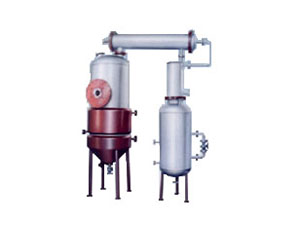

新型ZN-C型浓缩罐


新型ZN-C型浓缩罐的定义
       1、ZN-C型是加长筒体分离段;
       2、为克服浓缩罐顶二次蒸汽在未进入冷凝器前被冷凝而返回罐内的缺点。本设备将冷凝器改为斜卧式;
       3、为提高设备的生产能力,本设备将浓缩罐夹套的加热面积,冷凝、冷却器的面积均有不同程度加大;
       4、为防止浓缩罐出液管的死角,本产品中采用不锈钢球形考克;
       5、在浓缩罐下部设置了快开式手孔,以便清理罐内残液,残渣;
       6、ZN-C型是将加热夹套分两段或三段,当液面低时关必闭上段加热防止干壁。其底改为锥底便于排净浓缩液。

主要技术参数
项目 ZN-C-200 ZN-C-300 ZN-C-500 ZN-C-700 ZN-C-1000
蒸发缸溶体 L 250 400 670 800 1220
受液缸容积 L 150 240 350 500 760
蒸发量 kg/n 70 90 115 140 180
蒸汽压力 MPa <0.3 <0.3 <0.3 <0.3 <0.3
真空度 kg <60 <60 <60 <60 <60
加热面积 m2 1 1.4 2 2.3 3
冷凝面积 m2 2.5 4 5 7 8
设备重量 kg 630 950 1350 1700 2200
设备高度 mm 2600 2650 3100 3270 3550
设备占地 mm 1900×620 2140×850 2300×950 2500×1000 2750×1150
